電爐布袋除塵器預噴涂系統的設計

發布日期：2017-12-10 15:17

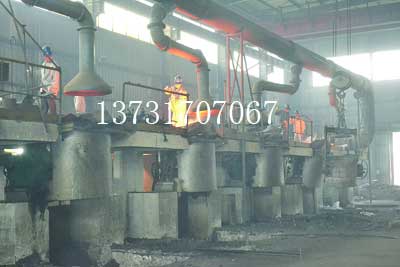

　　電爐在熔煉含油的鐵屑時，產生的煙氣中會含有很多的油霧，我們在設計電爐布袋除塵器時就要考慮布袋的預噴涂系統，以防止含油煙氣堵塞布袋。我們在除塵器煙氣進口處旁路系統及旁路閥、離線閥。

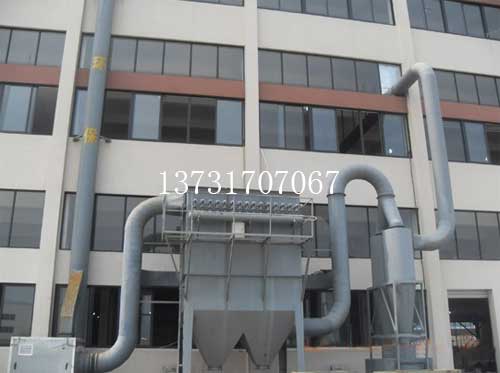

　　電爐布袋除塵器旁路通道布置在進出口風管中間，為內置形式。
　　電爐布袋除塵器預噴涂系統旁通閥和離線閥采用氣動快開壓蓋形式、O型雙向密封溝槽，密封圈采用耐酸堿、耐高溫的氟橡膠，一般的耐溫達到200度，使用壽命至少2年。兩閥采用動作簡單可靠的直線運動，避免轉動故障率高所引起的麻煩；閥門動作設備導向滑軌，將驅動裝置與高溫區保留有一定的距離，以保證長期高溫情況下動作良好。每臺除塵器配置多套旁路閥門，以滿足電爐布袋除塵器旁路保護功能啟動時煙氣的通過。離線閥（或稱提升閥）每室配備一個，使除塵器具有離線清灰、離線檢修功能。

　　電爐布袋除塵器提升閥和旁通閥為薄板型結構。兩閥由氣缸控制，閥門汽缸主要部件選用進口產品，二位五通電磁閥電壓等級為24v。整套閥門結構簡單、可靠，啟閉速度快，關閉時能達到零泄露要求，通過PLC能控制一個或多個同時工作，關閉一個或多個倉室用于離線清灰、離線檢修。
　　電爐布袋除塵器提升閥及手動切換閥關閉時，能確保該倉室的完全離線，實現了除塵器工作狀態下的單倉檢修（手動切換閥亦可兼作調節進風量之用），提升閥上的限位裝置可使操作人員即使檢測其運行狀況。
