服務電話：13091153069（同微信）一、概況
MC型庫頂強制通風除塵器是我公司開發具有先進脈沖清灰技術，適用于各類庫頂/倉頂?shù)囊环N良好凈化專用除塵設備，它采用了清灰技術，具有氣體處理能力大、凈化效果好、結構簡單、工作可靠、維護工作量少等特點。本設備均選用良好的配件， 性能穩定，運行可靠，深受選用單位及用戶的好評。
|
序號 |
MC20 |
MC30 |
MC40 |
|
| 1 |
外理風量 |
1200m³/h |
1800m³/h |
2400m³/h |
| 2 |
過濾面積 |
20m² |
30m² |
40m² |
| 3 |
電機功率 |
1.5kw |
2.2kw |
3kw |
二、結構簡介

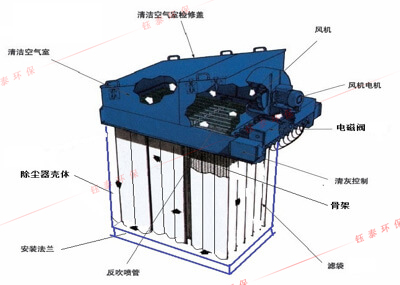

庫頂強制除塵器的基本結構由三大部分(圖一)
1、上箱體：包括可掀起的蓋板(或緊固式蓋板)和出風口。
2、中箱體：包括多孔板、檢修門、濾袋、骨架等。
3、噴吹系統：包括電控、電磁脈沖閥、噴吹管、氣包。
三、工作原理
含塵空氣由風口進入除塵器箱體內，細小塵粒由于濾袋的多種效應作用，被滯阻在濾袋外壁。凈化后的氣體通過濾袋從上箱體出風口排出。隨著使用時間的增長，濾袋表面吸附的粉塵增多，濾袋的透氣性減弱，使除塵器阻力不斷增大。為保證除塵器的阻力控制在限定的范圍之內，由脈沖控制儀發出信號，循序打開電磁脈沖閥，使氣包內的壓縮空氣由噴吹管各噴射到對應的骨架（稱為一次風），并在高速氣流通過骨架時誘導數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋瞬間急劇膨脹，由于反向脈沖氣流的沖擊作用很快消失，濾袋又急劇收縮，這樣使積附在濾袋外壁上的粉塵被清除。由于清灰是依次分別向幾組濾袋進行，并不切斷需要處理的含塵空氣，所以在清灰過程中，除塵器的處理能力保持不變。

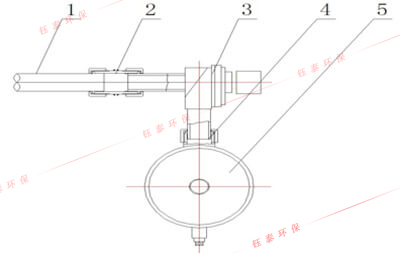

圖二噴吹系統
| 1、噴吹管 | 2、橡膠連接管 | 3、電磁脈沖閥 | 4、氣包連接管 | 5、氣包 |
四、主要配件
1、脈沖控制儀：脈沖控制儀是脈沖袋式除塵器的主控設備，采用了COM數字集成電路用NPN 低頻大功率三極管組成的電子無觸點開關，具有較高的集成度和抗干擾能力，耗電省，在電源電壓有較大幅度擺動時，仍能正常工作。運行時無噪聲、無火花、無觸點、無機械易損元件，具有體積小、重量輕、壽命長、工作可靠、維修方便等優點。
| 主要技術參數： | |||
| 輸入電壓 | AC220V ＋20%～－20% 50HZ | 輸出電壓 | DC24V |
| 輸出電流 | 1A | 耗電 | ≤8W |
| 輸出脈沖間隔調節范圍 | 1－30 Scc（可調） | 輸出脈沖寬度調節范圍 | 0.03－0.2 Scc（可調） |
| 重量 | 2.4kg | 體積 | 250×190×70mm （長×寬×高） |
| 使用環境: | |||
| 溫度－25℃――＋55℃ | |||
| 空氣相對濕度不超過85% | |||
| 無嚴重的腐蝕氣體和導電塵埃 | |||
| 無劇烈震動或沖擊 | |||
2、電磁脈沖閥:電磁脈沖閥是脈沖袋式除塵器噴吹清灰系統的主要裝置，它是向?yàn)V袋內噴吹壓縮空氣的開關，受脈沖控制儀輸出信號的控制。本除塵器采用國外的電磁脈沖閥，它將脈沖閥（差動氣閥）與先導閥（控制閥）組合在一起，除閥體進氣口與儲氣筒金屬管連接外，閥體本身無軟管連接，造型新穎，結構合理，按裝方便，工作可靠，壽命長，清洗力大，耗電量小，閥體采用鋁硅合金壓鑄而成，經表面處理后具有一定的防腐蝕能力。
| 主要技術參數： | |||
| 工作壓力 | 0.3—0.5Mpa | 工作介質 | 清潔空氣（不含油、水） |
| 電壓 | DC24V | 電流 | ＜720mA |
| 放氣量脈寬 | 0.12s 時≮20標準升(工作壓力0.4Mpa) | 重量 | 750g |
| 外形尺寸 | 108×136mm | ||
| 使用環境: | |||
| 溫度－10℃～＋55℃ | |||
| 空氣相對濕度不超過85% | |||
| 電磁脈沖閥使用說明書見附件！ | |||

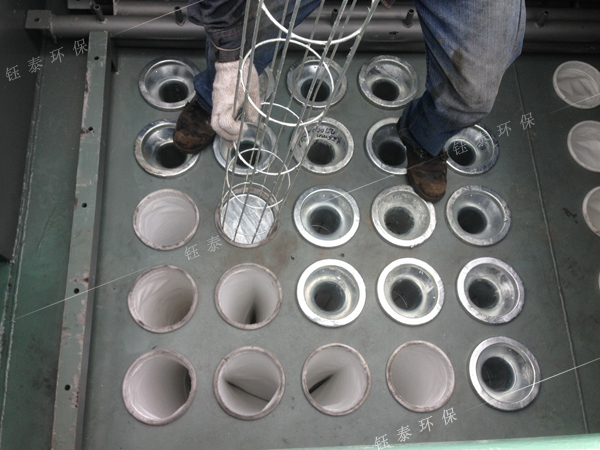

3、 濾袋框架（骨架）
本設備框架為籠形框架，能支撐濾袋在負壓狀態下仍保持過濾面積，框架采用上抽式安裝。安裝方法見下圖

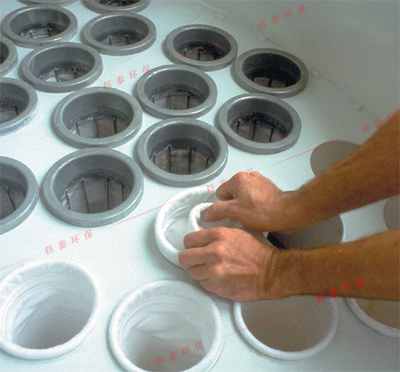

4、布袋（也稱濾袋）
濾袋是過濾含塵氣體的部件。本產品采用滌綸腹膜濾料透氣性和機械強度均較好。安裝方法見下圖
五、安裝、調試注意事項
本設備為整機出廠，出廠前各項調試均已完成，安裝接線后方可使用。
建議客戶：
1、向庫內輸送水泥時，除塵器引風機和脈沖清灰系統必須開啟。
2、水泥庫正常作業時，可關閉引風機，但脈沖清灰系統必須開啟。
3、設備起吊時，應注意避免碰損箱體及配件。
4、安裝前對除塵器各部件進行全面檢查，零部件是否完好齊全，如發現缺少，損壞或變形者，要修整補齊后方可安裝。
5、箱體等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。

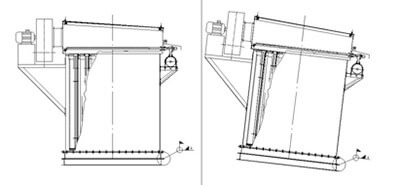

箱體安裝應垂直，保證設備水平放置。如下圖：
| 正確安裝方法 | 錯誤安裝方法 |
6、各入孔、檢查門等處均應有密封嵌條，以保證其密封性。
7、噴吹管拆裝時，注意其噴孔應對準骨架中間。
8、氣包、電磁脈沖閥噴吹管的連接應可靠密封，不得有漏氣現象。
9、電控接線請按接線圖正確進行。電控接線后請檢查風機運轉方向是否正確！
10、噴吹用壓縮空氣應去污除油，壓縮空氣在接入除塵器氣包應安裝減壓閥。
